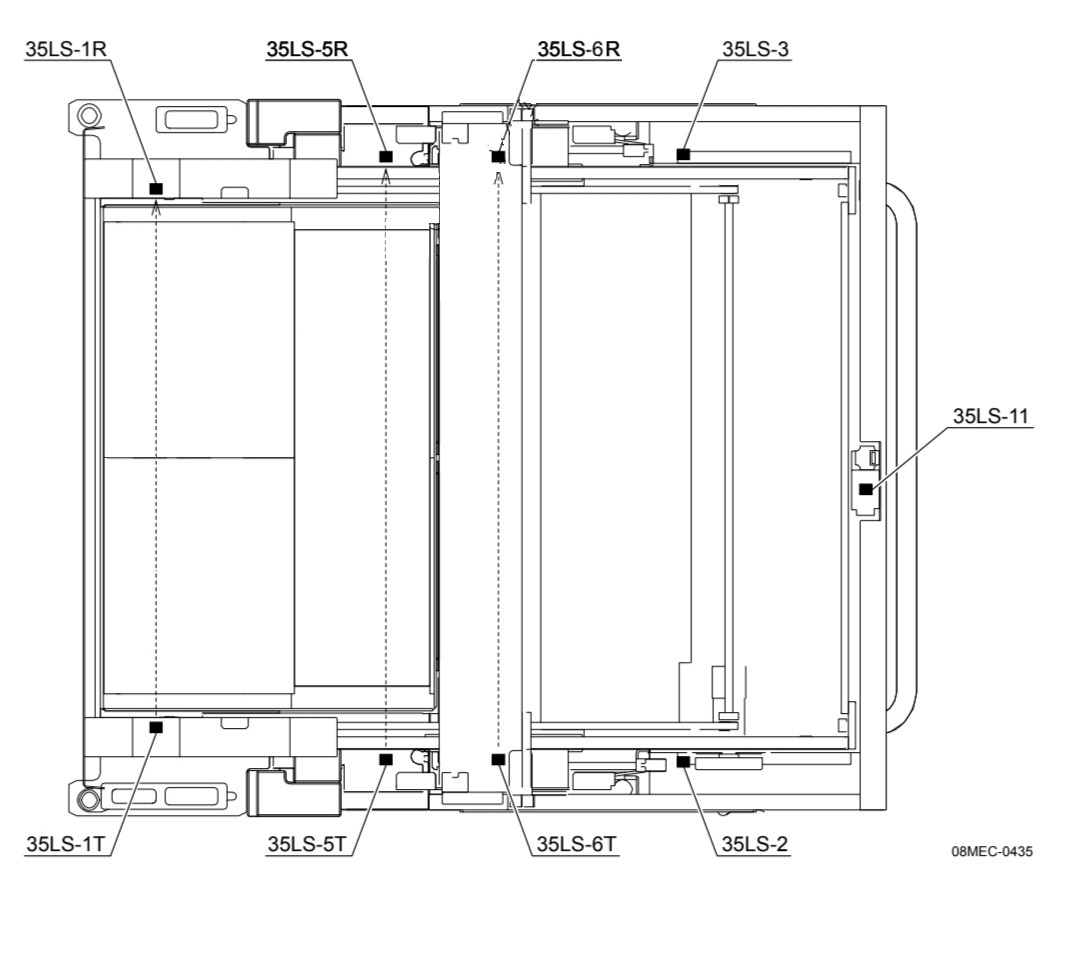

| BTU区域I/O | |||
| 编号 | I/O位置 | 电路号 | 信号名 |
| 1-1 | X018 | 35LS-5R | TrayPaleHeightChk1 料盘托架高度确认1(受光) |
| 1-2 | 35LS-5T | TrayPaleHeightChk1 料盘托架高度确认1(照射光) | |
| 2-1 | X019 | 35LS-6R | TrayPaleHeightChk2 料盘托架高度确认 2(受光) |
| 2-2 | 35LS-6T | TrayPaleHeightChk2 料盘托架高度确认2(照射光) | |
| 3 | RXO4A | 35LS-11 | MTU_BTU_SafetyDoorChk MTU/BTU 安全门关闭确认 |
| 4-1 | RX04C | 5LS-1R | BTU_TrayRemoveChk BTU 空料盘排出确认(受光) |
| 4-2 | 35LS-1T | BTU_TrayRemoveChk BTU空料盘排出确认（照射光） | |
| 5 | RX04D | 35LS-2 | BTU_DockingChk1 BTU 落座确认 1 |
| 6 | RX04E | 35LS-3 | BTU_DockingChk2 BTU落座确认2 |
| 其他输出项 | |||
| 编号 | 信号名 | 电路板名 | 含义 |
| - | RY009： | FH1304R-0 | InLifterup IN升降台 |
| - | RY00A: | FH1304R-0 | OutLifterup OUT升降台 |
| - | RY00A: | FH1304R-0 | MainpaneIStopperOn 停板挡板 |
| - | Y00C: | FH1304D-0 | AutoTooIReIease |
| - | Y00E: | FH1304D-0 | AirBIow |
