6.对固有值的操作

6.1 什么是矩阵测定

这是由FUJI售后服务人员进行的维修保养作业。请用户不要擅自进行作业。

6.2 如何直接加载矩阵测定用软件

为了进行矩阵测定，必须更换机器专用软件。这个更换软件的处理通过直接加载(DirectLoad)功能完成。按照以下步骤直接加载矩阵测定用软件。

1. 进行以下模组事前准备作业。

   1. 如果模组内存在生产中的电路板，在完成该电路板的生产后从模组中排出。
   2. 通过吸嘴更换指令退还吸嘴。
   3. 处于手动指令的自我诊断功能执行结束后的状态。


2. 在安装了FUJI 辅助软件的PC中安装矩阵测定用软件。
   在CD驱动器中插入机器安装CD后显示以下安装画面。如果画面不显示，请执行CD驱动器路径下的FMenu.exe。



   当选择画面中的①进行安装时，不需要进行任何操作。

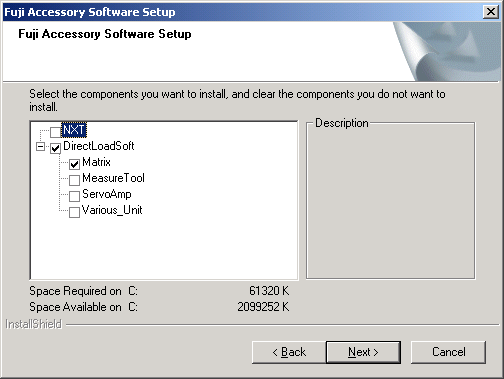

   如果仅安装各种单元的软件时请选择画面中的②“选择必要的Image进行安装”，并在接下来显示的选择画面中勾选[Matrix]进行安装。

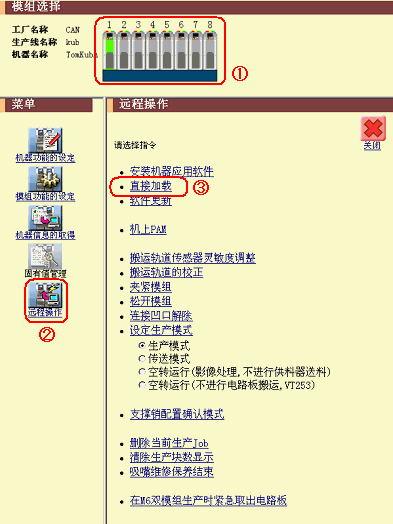

3. 从现在开始，在浏览器上操作辅助软件。选择直接加载的模组，点击[远程操作]。

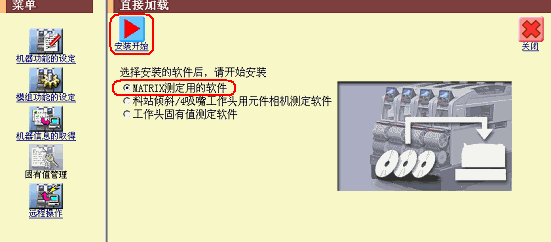

4. 点击[直接加载]。

5. 点击[安装开始]。


直接加载完成后，等待机器自动进行重新启动，在机器上进行矩阵测定。

6.3 当被要求矩阵测定用软件时

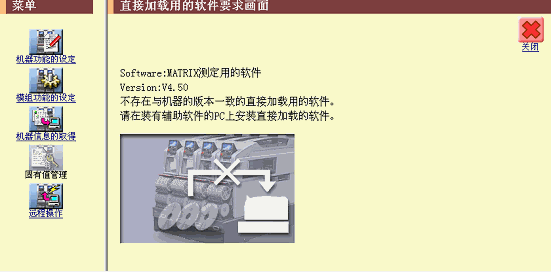

虽然完成了矩阵测定用软件的直接加载，但显示出如下所示的软件要求画面。

此问题的发生是因为没有在安装了FUJI 辅助软件的PC中安装与机器版本一致的矩阵测定用软件。请在PC中安装与所表示的机器版本相对应的矩阵测定用软件后再次执行。

6.4 如何进行矩阵测定

按以下步骤进行开始矩阵测定。

1. 点击测定的模组后，点击[固有值管理]。（[固有值管理]仅在选择了一个模组的情况下有效。）
2. 点击[矩阵测定开始]。

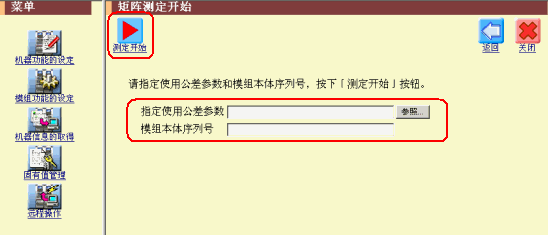

3. 指定测定时所使用的专用治具的公差参数文件。
4. 输入所测定模组的模组本体序列号(Serial No.)。
5. 点击[测定开始]。

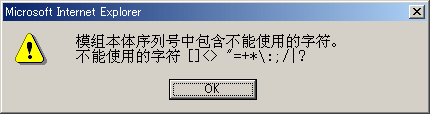

当出现上面所示的对话框时，说明在模组本体序列号中包含不能使用的字符。
不能使用的字符如下：

6.5 如何中止矩阵测定

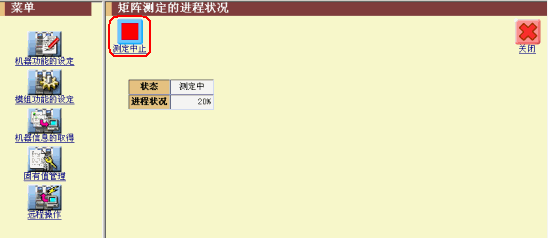

需要中止矩阵测定时，请在测定进展状况画面上点击 [测定中止]。
