12. 料站倾斜测定

12.1 什么是料站倾斜测定

这是由FUJI售后服务人员进行的维修保养作业。请用户不要擅自进行作业。

12.2 如何直接加载料站倾斜测定用软件

为了进行料站倾斜测定，必须更换机器的专用软件。 这个更换软件的处理通过直接加载(DirectLoad)的功能完成。 按照以下步骤直接加载料站倾斜测定用软件。

1. 进行以下模组事前准备作业。

   1. 如果模组内存在生产中的电路板，在完成该电路板的生产后从模组中排出。
   2. 通过吸嘴更换指令退还吸嘴。
   3. 处于手动指令的自我诊断功能执行结束后的状态。


2. 在安装了FUJI 辅助软件的PC中安装料站倾斜测定用软件。
   在CD驱动器中插入机器安装CD后显示以下安装画面。如果画面不显示，请执行CD驱动器路径下的FMenu.exe。



   当选择画面中的①进行安装时，不需要进行任何操作。

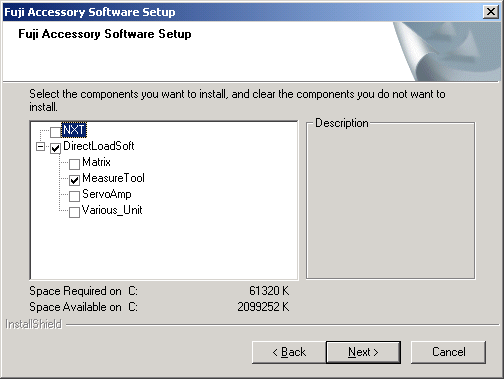

   如果仅安装料站倾斜测定用软件时请选择画面中的②“选择必要的Image进行安装”，并在接下来显示的选择画面中勾选[MeasureTool]进行安装。



3. 从现在开始，在浏览器上操作辅助软件。选择进行直接加载的模组，点击[远程操作]。

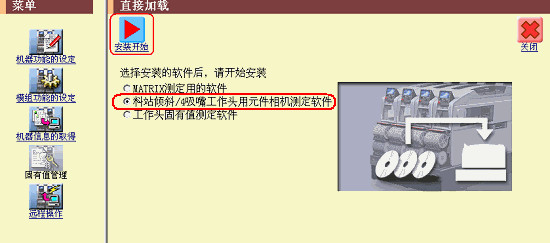

4. 点击[直接加载]。

5. 点击[安装开始]。


直接加载完成后，等待机器自动进行重新启动，在机器上进行料站倾斜测定。

12.3 当被要求料站倾斜测定用软件时

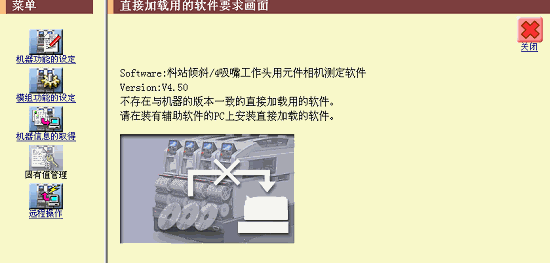

虽然进行了料站倾斜测定用软件的直接加载，但显示出如下所示的软件要求画面。

此问题的发生是因为没有在安装了FUJI 辅助软件的PC中安装与机器版本一致的料站倾斜测定用软件。 请在PC中安装与所表示的机器版本相对应的料站倾斜测定用软件后再次执行。

12.4 如何向机器登录料站倾斜测定值

按照以下步骤向机器登录料站倾斜测定值。
但是、在没有设定模组序列号（在矩阵测定时设定）的状态下，无法进行登录。

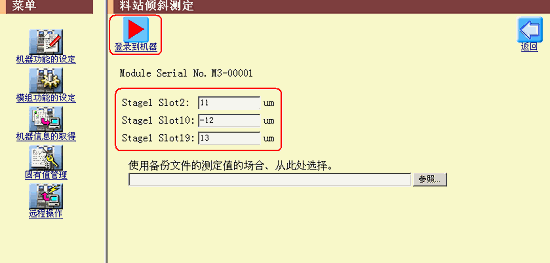

1. 选择进行料站倾斜测定的模组，点击[固有值管理] 。([固有值管理]仅在选择一个模组时有效)
2. 点击 [料站倾斜测定] 。
3. 输入使用治具测定的3点的料站倾斜测定值。
4. 点击 [登录到机器] 。

5. 将现在所显示的3点的料站倾斜测定值登录到机器。
6. 一旦登录将显示备份文件的下载对话框。要进行备份时请下载。

12.5 如何从备份文件登录测定值

按照以下步骤从备份文件登录料站倾斜测定值。

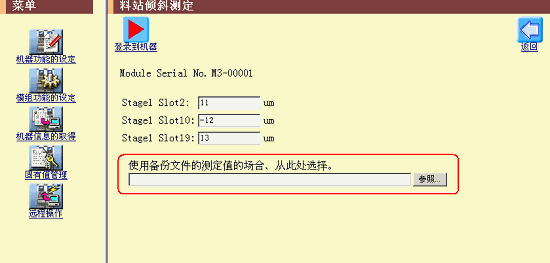

1. 在[料站倾斜测定]画面选择备份文件。选择后将显示已备份的测定值。


但是、如果指定了以下的文件会发生错误。
• 不是料站倾斜测定值文件。
• 不是在指定模组上测定的测定值。
