14. 模组CPU箱的电池更换作业
在更换模组CPU箱电池之前需要进行以下准备。
- 符合机器版本的料站倾斜/4吸嘴工作头用元件相机测定软件
(已安装到安装了FUJI辅助软件的PC中)
- 对象模组用的矩阵测定值数据文件
- 对象模组用的料站倾斜测定值数据文件
- 对象模组用的4吸嘴工作头用元件相机测定值数据文件
补充说明：
安装料站倾斜/4吸嘴工作头用元件相机测定软件时，在将机器安装CD插入CD驱动器后会显示以下安装画面。如果画面不显示，请执行CD驱动器路径下的FMenu.exe。
当选择画面中的①进行安装时，不需要进行任何操作。
如果只安装4吸嘴工作头用元件相机测定软件，请选择上述的②“选择必要的Image进行安装”，并在接下来显示的选择画面中勾选[MeasureTool]进行安装。
由于模组CPU箱的电池耗尽而造成模组陷入不能通过通常应用程序启动(显示如下的电池耗尽画面)的状态时，为了重新开始生产请按照以下步骤进行复原作业。

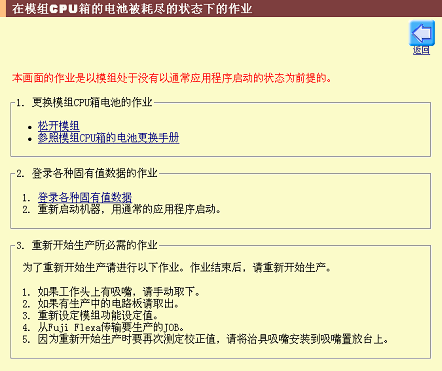

- 在固有值管理菜单画面点击[在模组CPU箱的电池被耗尽的状态下的作业]按钮，打开如下所示的模组CPU箱电池耗尽状态下的作业画面。
- 点击[松开模组] -> [开始]按钮并拉出模组，将主电源开关OFF。
- 参照模组CPU箱的电池更换手册更换电池。
- 将主电源开关ON。(模组在上述电池耗尽画面启动。)
- 点击[登录各种固有值数据] -> [开始]按钮，使模组处于接受各种固有值数据登录的状态。

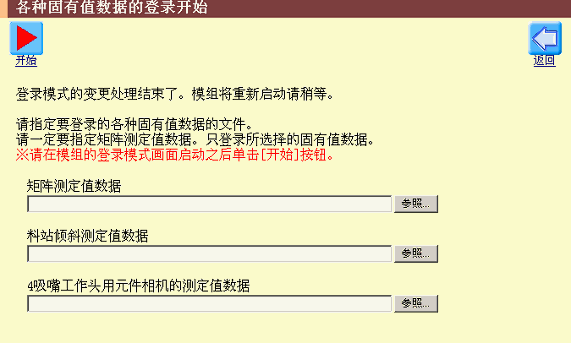

结束后机器自动重新启动，辅助软件打开以下各种固有值数据登录开始画面。
如果模组已经处于接受登录状态画面(直接加载画面)时，将不进行登录模式变更处理，直接打开以下各种固有值数据登录开始画面。
- 指定矩阵测定值数据文件。(必须)
- 指定料站倾斜测定值数据文件。
- 指定4吸嘴工作头用元件相机测定值数据文件。
- 确认模组处于接受登录画面(直接加载画面)后，点击[开始]按钮并登录各种固有值数据。
- 重新启动机器，用通常应用程序启动。
- 如果工作头上有吸嘴，请手动取下。
- 如果有生产中的电路板请取出。
- 重新设定模组功能设定值。
- 从Fuji Flexa传输生产Job。
- 因为重新开始生产时要再次测定校正值，请将治具吸嘴安装到吸嘴置放台上。
进行了以上作业后，请重新开始生产。
在模组CPU箱的电池耗尽之前(模组处于可以用通常应用程序启动的状态)事先更换电池时，请按照以下步骤进行作业。
- 确认模组处于以通常应用程序启动的状态。

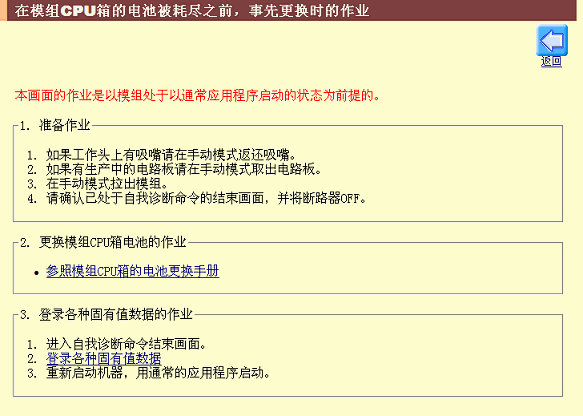

- 在固有值管理菜单画面点击[在模组CPU箱的电池被耗尽之前，事先更换时的作业]按钮，打开如下所示的在模组CPU箱电池耗尽之前事先更换时的作业画面。
- 如果工作头上有吸嘴，通过手动指令退还吸嘴。
- 如果有生产中的电路板，通过手动指令取出电路板。
- 通过手动指令拉出模组。
- 确认已处于自我诊断画面，并将主电源开关OFF。
- 参照模组CPU箱的电池更换手册进行电池的更换。
- 将主电源开关ON。
重要)此时，如果模组是在电池耗尽画面启动的话，请进行前述14.2 如何在模组CPU箱的电池已耗尽的状态下进行更换作业，直到重新开始生产为止。
- 使模组进入自我诊断画面。
- 点击[登录各种固有值数据] -> [开始]按钮，使模组进入接受各种固有值数据登录的状态。
结束后机器自动重新启动，辅助软件打开以下各种固有值数据登录开始画面。
如果模组已经处于接受登录状态画面(直接加载画面)时，将不进行登录模式变更处理，直接打开以下各种固有值数据登录开始画面。
- 指定矩阵测定值数据文件。(必须)
- 指定料站倾斜测定值数据文件。
- 指定4吸嘴工作头用元件相机测定值数据文件。
- 确认模组处于接受登录画面(直接加载画面)后，点击[开始]按钮并登录各种固有值数据。
- 重新启动机器，用通常应用程序启动。
进行了以上作业后，请重新开始生产。
※在复数模组同时进入接受各种固有值数据登录的状态下，请通过远程操作直接加载料站倾斜/4吸嘴工作头用元件相机测定软件。
但是、如果由于电池已耗尽而造成模组处于不能以通常应用程序来启动的状态，必须进行前述14.2 如何在模组CPU箱的电池已耗尽的状态下进行更换作业，直到重新开始生产为止。
