第 1 章 前言
可以通过机器辅助软件进行以下操作。
- 进行机器单位的功能设定
- 进行模组单位的功能设定
- 取得机器的跟踪数据
- 确认机器内的固有值 (当前不支持)
- 矩阵测定
- 更新机器内的矩阵测定值数据
- 登录机器内的矩阵测定值数据
- 保存机器内的矩阵测定值数据
本手册叙述有关上述的操作方法。

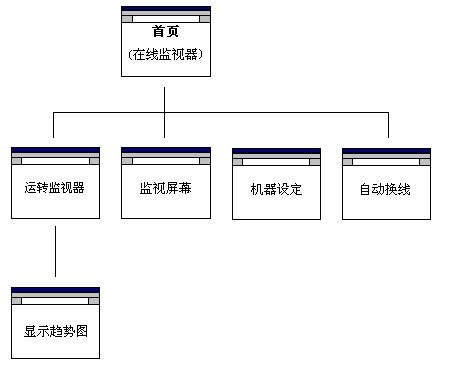

FUJI 辅助软件的构成如下图所示。
| |
| 首页(在线监视器) |
纵观全线。 |
| 运转监视器 |
顺序显示各生产线当前的运行进展状态。 |
| 显示趋势图 |
用图形显示各生产线的运转状态。 |
| 监视屏幕 |
监视由影像处理错误发生的错误。 |
| 机器设定 |
启动机器设定软件。 |
| 自动换线 |
进行有关自动换线功能的显示。 |
| |
使用7-zip32.dll制作ZIP文件。
7-zip32.dll是基于GNU Lesser General Public License之下发布的自由软件。
请通过7-zip32 的网站（http://akky.cjb.net/）获取源代码。
使用前请注意以下几点。
- FUJI 辅助软件的服务器PC上，必须安装Flexa的最小的软件包。另外，请确认在[Flexa Setup]上已指定了启动用户服务器的PC。
- 必须在运行辅助软件的操作对象生产线的生产线监视服务器的PC上安装RWB SERVER SERVICE。(详细内容请参照FUJI 辅助软件 安装手册)
- 在生产线设定中、请务必确认已经保存了模型标准值。
- 在本手册中所表示的生产线，是指NXT或者AIM、AIMEX构成的生产线，统计和监视时仅以这两种机器为对象。
- 请使用Internet Explorer 5.5(Service Pack 2.0)以上版本的浏览器。
在存在 FUJI 辅助软件的网络环境下，通过Internet Explorer等浏览器，无论从哪一个终端都可以启动 FUJI 辅助软件。
- 启动 Internet Explorer
首先，请通过桌面上的快捷图标启动Internet Explorer。
- 指定辅助软件的地址(URL)
在地址栏内输入 http://<所安装 PC 的计算机名 >/fujiweb/index.asp，点击 [Enter] 键。

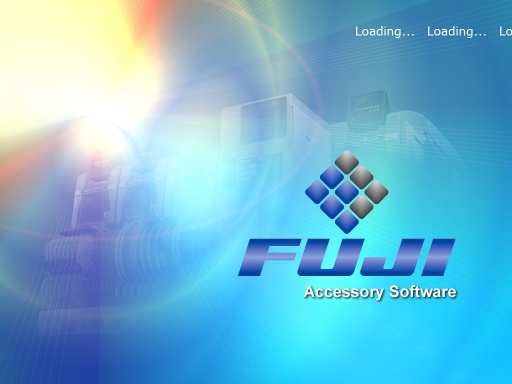

- 显示启动等待画面
显示应用程序的启动等待画面。启动准备结束后、自动地转移到 [首页]。请稍候。
- 显示 [首页]
应用程序的准备结束后，就会显示FUJI 辅助软件的首页画面。
用户认证功能ON时，为注册画面。OFF时，为在线监视器画面。
在注册画面进行取消操作或者关闭画面时，将作为有功能限制的用户进行注册。
有关功能限制请参照受到用户认证功能限制的功能。

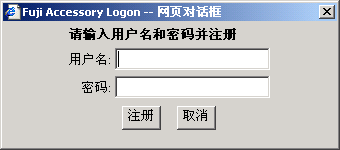

用户认证功能ON时的首页画面
用户认证功能OFF时的首页画面
