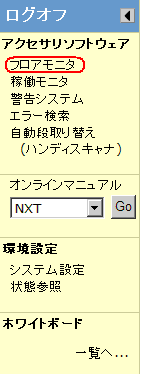

要显示在线监视器画面，请点击菜单的[在线监视器]。

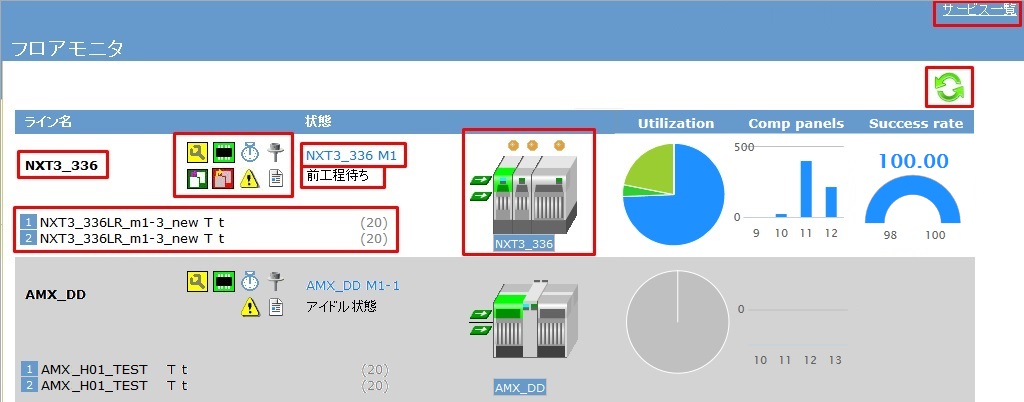

点击菜单的[在线监视器]后，显示如下在线监视器画面。
在在线监视器画面中可以看到工厂内的生产线构成，把握工厂内所有机器的状态。
并且、该画面每180秒进行更新，保持最新状态的显示。
也可以只显示特定的生产线。
关于特定的生产线显示的详细内容，请参照[5. 如何只显示特定的生产线]。
模组的状态以生产(蓝)、停止(红)、等待操作(橘黄)、等待工序(绿)、其他(灰)来显示。
画面上显示项目的含意如下所示。
| 1 | 生产线名显示栏 | 显示生产线名。 |
| 2 | 链接图标显示栏 | 显示链接图标。 点击  后，会跳到机器设定画面。点击  后，会跳到影像处理错误分析画面。点击  后，会跳到贴装时间历史显示画面。点击  后，会跳到生产计划进展监视器画面。
此图标在使用自动换线功能(条形码ID、基于生产顺序进行自动换线)时显示。点击  后，将显示在使用自动换线功能时发生的错误。
此图标仅在使用自动换线功能(条形码ID、基于生产顺序进行自动换线)中发生错误时显示。点击  后，会跳到维修保养警告画面。
此图标仅在进行维修保养警告设定中发生错误时显示。点击  后，会跳到错误发生时的自动跟踪数据取得画面。
在保存了错误发生时的自动跟踪数据时，变为 图标。 |
| 3 | 设备名显示栏 | 显示机器名和模组号。点击机器名或模组号后，跳到机器设定画面。 |
| 4 | 模组状态显示栏 | 显示所选择模组的状态。错误停止状态时，显示错误。点击错误后、跳到故障排除画面。 |
| 5 | Job名显示栏 | 显示生产状况图标和当前生产中所使用的Job名。点击Job名后，跳到趋势画面。 |
| 6 | 生产线构成显示栏 | 显示生产线的模组构成。点击模组后，可以确认模组的状态。 |
| 7 | SERVICE一览 | 显示SERVICE一览。当在线监视器上显示的生产线构成与实际的生产线构成不一致时，点击此处。 |
| 8 | 更新按钮 | 将在线监视器上显示的信息更新为最新状态。(与IE的[查看]-[刷新]的结果相同) |
| Utilization | 产能利用率(最后10分钟) | |
| Comp panels | 生产完成数量(最后4小时) | |
| Success rate | 成功率(最后10分钟) |
下面对在模组上显示的状态图标和点击后所显示的模组状态进行说明。
| 模组状态显示 | 说明 | |
|---|---|---|
 | 生产 | 正在生产。 |
| 装载 | 正在搬运电路板。 | |
 | 等待操作 | 正在等待操作者按下启动SW按钮。 |
| 等待元件补充 | 正在等待补充元件。 | |
 | 等待前工序 | 正在等待从前工序送出电路板。 |
| 等待后工序 | 正在等待向后工序排出电路板。 | |
| 等待双模组 | 由成为双模组的模组状态而造成的生产等待状态。 | |
 | 电源OFF | 睡眠状态。 |
| 维修保养 | 手动模式状态。 | |
| 错误停止 | 错误发生状态。 | |
| 空转状态 | 处于没有生产Job、并且因为按下了紧急停止按钮等原因而不能进入启动SW按钮等待的状态。 | |
 | 其他 | 主电源开关OFF的状态。 |

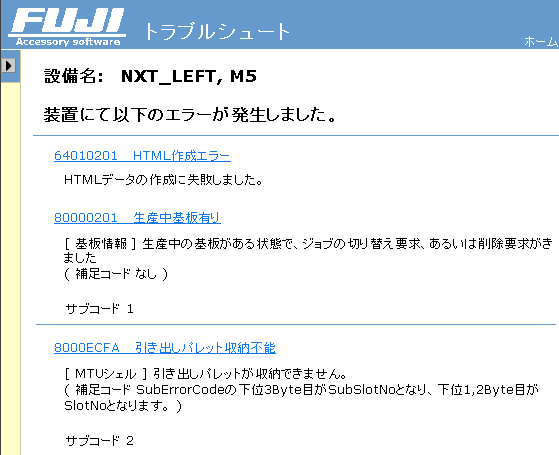

如果在线监视器的 [模组状态显示] 中出现错误显示，在点击该错误后将跳到故障排除画面。
在此画面上将一览显示所指定模组的错误状态、错误编码及信息。
点击错误编码后，将跳到错误内容画面。
在错误内容画面中，可以确认更为详细的错误内容，并且可以任意改写信息。
