在在线监视器上点击
。点击
后显示此画面。每个模组最大显示5件履历。
此画面每隔180秒更新为最新信息。
可以在贴装时间履历画面上通过图表和一览表确认指定生产线的贴装时间的履历。
在在线监视器上点击。
点击后显示此画面。
每个模组最大显示5件履历。
此画面每隔180秒更新为最新信息。
显示从第1顺序前开始到最后顺序后为止的不包含电路板搬运的贴装时间
画面上的显示项目和功能如下所示。
| 1 | 生产线名 | 显示显示有贴装时间履历的生产线名。 |
| 2 | 选择显示形式和 履历复位 |
可以选择使用图标或一览表或者两者来显示贴装时间的履历。 按下[Reset]键后，全部废弃现有的贴装时间的履历，重新显示画面。 |

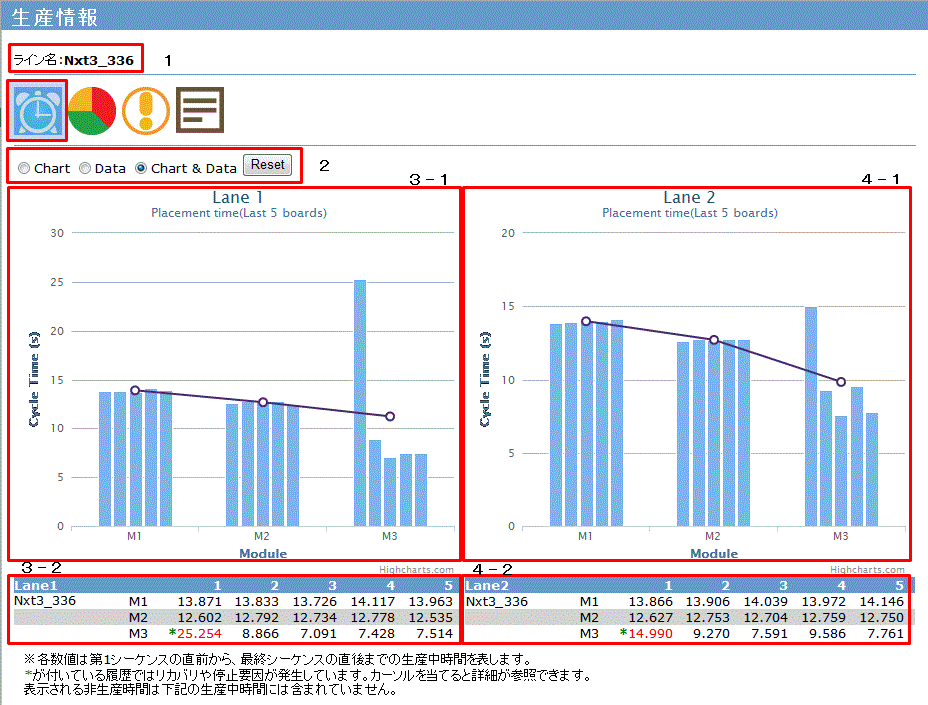

| 3 | 贴装时间履历 (通道1侧) |
・显示各模组的过去5件的贴装时间。 ・显示从第1顺序前开始到最后顺序后为止的不包含电路板搬运的贴装时间。 ・履历以秒为单位，显示到小数点后第3位数为止。 ・左侧为新的贴装时间。 ・通道1的履历中最长的贴装时间显示红色。 ・光标对准贴装时间时，弹出显示生产中使用的Job名。 ・光标对准带有*的所需时间时，弹出显示周期停止等导致的非生产时间和补件发生次数。 ・选择2的Chart后仅3-1，选择Data后仅3-2，选择Chart&Data后显示双方。 |
| 4 | 贴装时间履历 (通道2侧) |
・显示各模组的过去5件的贴装时间。 ・显示从第1顺序前开始到最后顺序后为止的不包含电路板搬运的贴装时间。 ・履历以秒为单位，显示到小数点后第3位数为止。 ・左侧为新的贴装时间。 ・通道2的履历中最长的贴装时间显示红色。 ・光标对准贴装时间时，弹出显示生产中使用的Job名。 ・光标对准带有*的所需时间时，弹出显示周期停止等导致的非生产时间和补件发生次数。 ・选择2的Chart后仅4-1，选择Data后4-2，选择Chart&Data后显示双方。 ※单通道时不显示。 |
可以在运转状況画面上确认指定生产线的整个生产线的运转状況。
在在线监视器点击。
点击
后显示此画面。
运转状況画面上的初期显示为最近10分钟的内容。
显示最近10分钟的整个生产线和模组单位的运转状況
画面上的显示项目和功能如下所示。
| 1 | 显示时间带 | 显示所显示的运转状況的时间带。(初期值为最近10分钟) 通过指定开始/结束时间，可以显示过去一段时间的履历。 按下  后，可以进行更新。
|

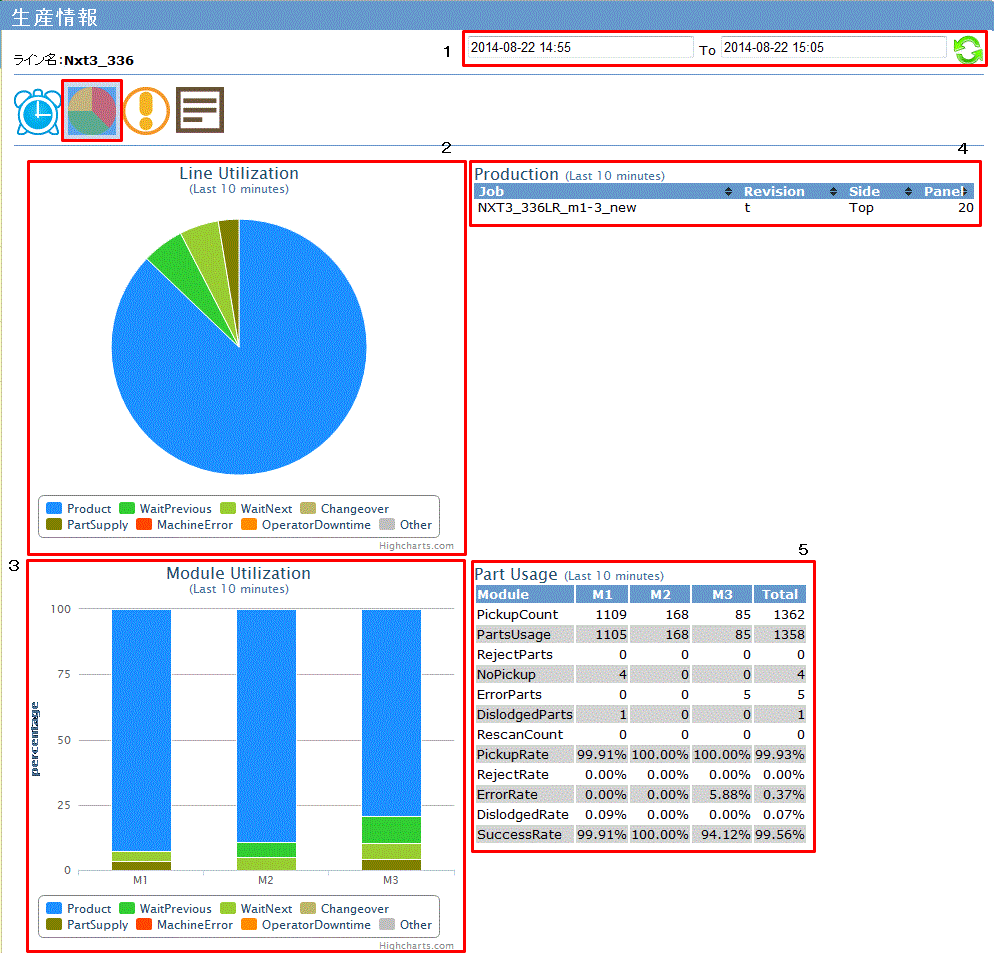

| 2 | 生产线运转状況 | 使用圆形图显示整个生产线的运转状況。 使用颜色区分时间比率。 |
| 3 | 模组別运转状況 | 使用柱形图显示各个模组的运转状況。 使用颜色区分时间比率。 |
| 4 | 生产Job状況一览表 | 显示指定时间内生产Job的状況。 |
| 5 | 运转状況一览表 | 在一览表上显示各个模组和生产线的综合运转率。 |
| Status | Detail |
|---|---|
| Product | Time that the machine / module was producting. |
| Wait Previous | Time that the machine / module was waiting for a panel to load from the previous stage after habing completed the current panel. |
| Wait Next | Time that the machine / module was waiting to unload a panel to the next stage after having completed hte current panel. |
| Changeover | Time that changeover was being performed. |
| Part Supply | Time from when producting was stopped due to parts supply until just before production was restarted. |
| Machine Error | Time from when production stopped due to a machine error until just before production was restarted. |
| Operator Downtime | Time from when production was stopped due to an evergency stop, cycle stop, or open safety door until just before production was restarted. |
| Maintenance | time taken to perform maintenance. |
| Other | Other non-production time not included in the above items. |
可以参照每个Job的生产块数・生产完成时刻、每个电路板的生产完成时刻。
在线监视器上点击。
点击
后显示此画面。
电路板信息画面上的初期显示为最近10分钟的内容。
显示最近10分钟内的错误发生状況一览表
画面上的显示项目和功能如下所示。
| 1 | 显示时间带 | 显示所显示的运转状況的时间带。(初期值为最近10分钟) 通过指定开始/结束时间，可以显示过去一段时间的履历。 按下 后，可以进行更新。
|

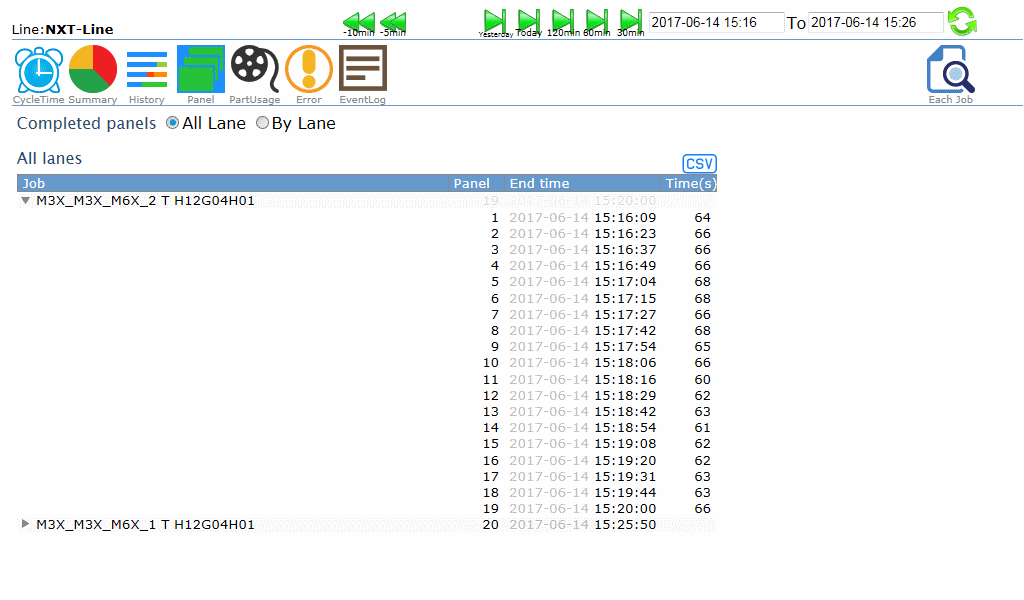

| 2 | All Lane | 显示每个Job的生产块数・生产完成时刻、每个电路板的生产完成时刻。 |
| 3 | Lane1 & 2 | 显示每个通道的生产块数・生产完成时刻、每个电路板的生产完成时刻。 |
可以在错误发生状況画面上通过一览表确认指定生产线的整个生产线上发生的错误信息。
在在线监视器上点击。
点击
错误发生状況画面上的初期显示为最近10分钟的内容。
显示最近10分钟内的错误发生状況一览表
画面上的显示项目和功能如下所示。

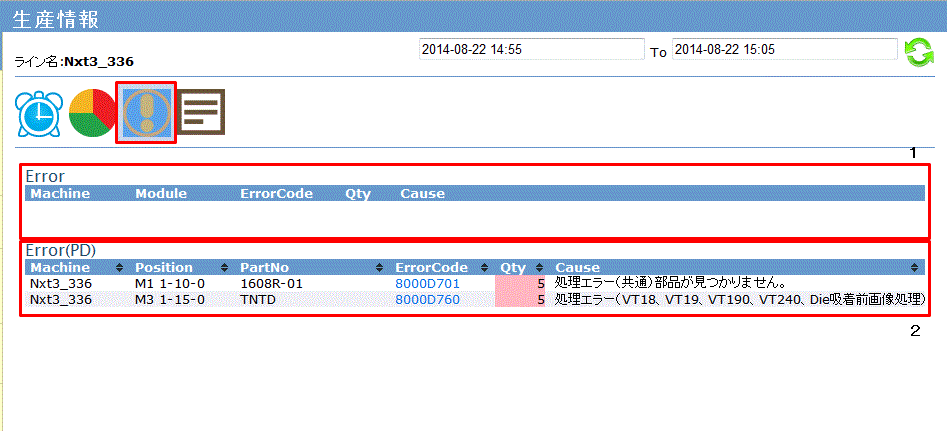

| 1 | 发生错误状況 | 一览显示对象生产线运转中发生的错误。 |
| 2 | 发生错误状況(影像处理) | 一览显示对象生产线的运转中发生的错误(影像处理)。 |
| 显示时间带 | 也可以通过变更画面右上的显示时间带来显示过去信息。 |
可以在现象发生状況画面上通过一览表确认指定生产线的整个生产线上发生的现象信息。
在在线监视器上点击。
点击
后显示此画面。
现象发生状況画面上的初期显示为最近10分钟的内容。
显示最近10分钟内的现象发生状況一览表
画面上的显示项目和功能如下所示。

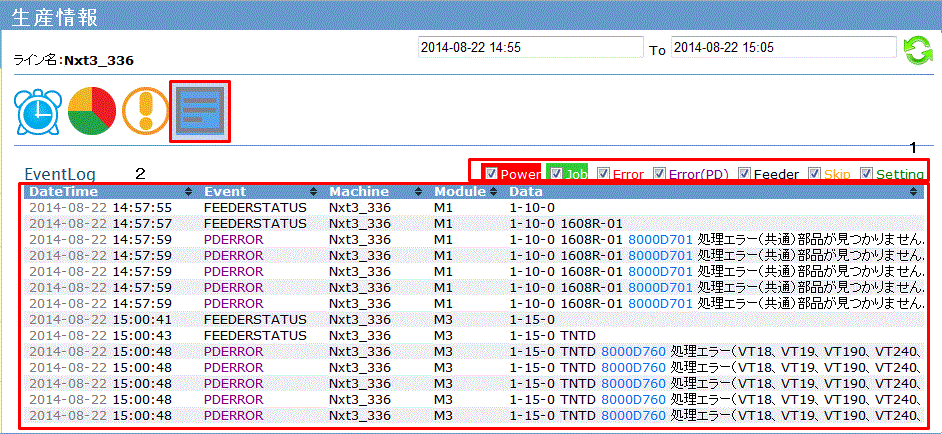

| 1 | 显示项目的选择 | 显示打勾项目的现象。 显示初期状态时的所有现象。 |
| 2 | 现象日志 | 显示对象生产线上发生的详细现象信息。 |
| 显示时间带 | 也可以通过变更画面右上的显示时间带来显示过去信息。 |
现象一览表
| 群 | 现象 | 发生时机 |
| POWER | MCON | 电源ON |
| MCOFF | 电源OFF | |
| CONNECTOFF | 电源OFF | |
| Operation | ModuleUnclamp | 拉出模组 |
| ModuleClamp | 推入模组 | |
| Job | RECIPECHG | 切换Job |
| Error | ALARMSET | 发生错误 |
| Error(Prod) | PDERROR | 发生影像处理错误 |
| PARTSOUTERROR2 | 料尽 | |
| Feeder | FEEDERSTATUS | 插入供料器时：显示料槽号码和FID。 拔出供料器时：仅显示料槽号码。 |
| Skip | DeviceSkip | 在MEdit上实行供料器跳过 |
| HolderSkip | 在MEdit上实行吸嘴头跳过 | |
| BoardSkip | 实行子电路板跳过 | |
| Setting | MachineConfig | 在辅助软件上实行机器功能设定 点击「Old」后可以取得变更前的数据。 点击「New」后可以取得变更后的数据。 |
| ModuleConfig | 在辅助软件上实行模组功能设定 点击「Old」后可以取得变更前的数据。 点击「New」后可以取得变更后的数据。 |
